M-12G-MAGIANBox系列4K光端机是全新研发设计的一款针对12G-SDI/RS485光纤传输，用于高品质数字信号远距离传输设备，具有体机小巧、携带方便、使用简单的特点，可广泛的应用于数字视音频信号的远距离传输使用。该产品为全硬件架构，具有高稳定、高可靠、高易用的特性。主要面向安防、会议、影视拍摄等有便携移动需求的行业客户。

支持1路12GSDI和1路RS485通过一根光纤进行传输，它符合SMPTE ST2082-1(12G UHD-SDI)，ST2081-1(6G UHD-SDI)，SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准，自动识别12G-SDI/6G-SDI/3G-SDI/HD-SDI/SDI/ASI输入。

功能特点

• 支持12G-SDI/6G-SDI/3G-SDI/HD-SDI/SD-SDI/ASI；

• 信号输入具有自动电缆均衡功能，输出具有驱动功能；

• 自动识别12G-SDI/6G-SDI/3G-SDI/HD-SDI/SDI/ASI输入，无须手动选择；

• 发射端采用1+1路环出；

• 符合DVB-ASI(EN50083-9)标准；

• 支持RS485信号通过单根光纤远距离传输,单根光纤解决视频与控制信号的双向传输, RS485信号传输完全自适应波特率，支持波特率4800~115200；

• 发送端和接收端均有时钟恢复功能, 输出具有驱动功能；

• 视频格式支持：3840*2160P60以及往下兼。

典型应用

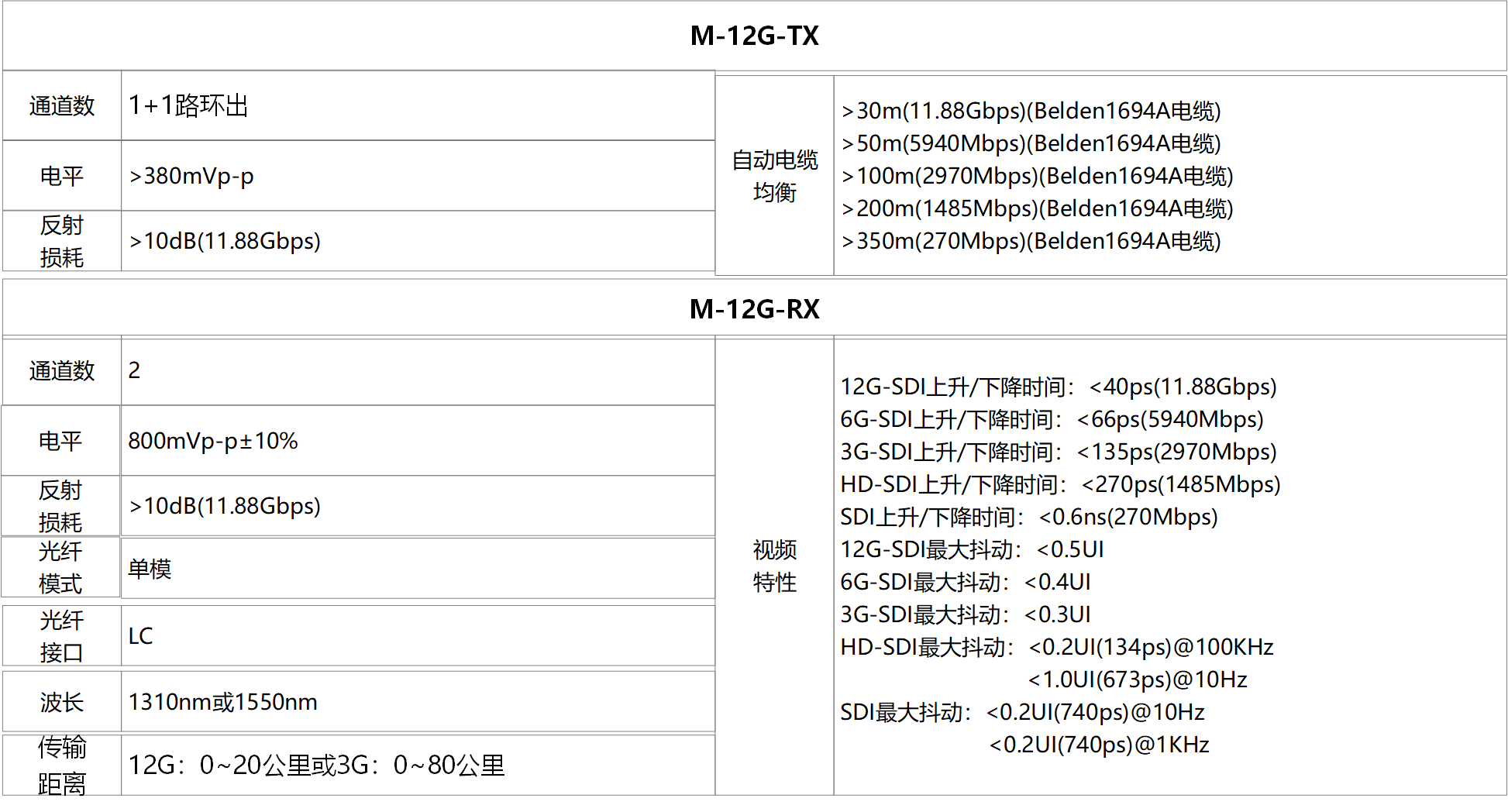

配置参数
